亚洲精品无码不卡,日韩一区二区三区无码a片,99久久久成人国产精品免费,欧美另类在线制服丝袜国产

橡膠止水帶是一種應(yīng)用廣泛的隧道防排水材料，但其與后澆混凝土的粘結(jié)存在一定的問(wèn)題。自粘型橡膠止水帶是在橡膠止水帶的表面涂覆非瀝青基自粘膠，使其與后澆混凝土形成良好的粘結(jié)，進(jìn)而阻止水分的滲入，防水效果比普通橡膠止水帶進(jìn)一步提升。在此，探討了自粘型橡膠止水帶生產(chǎn)過(guò)程的涂膠厚度、熔膠時(shí)間和應(yīng)用時(shí)的環(huán)境溫度、表面情況等對(duì)其與后澆混凝土剝離強(qiáng)度的影響。

涂膠厚度對(duì)剝離強(qiáng)度的影響

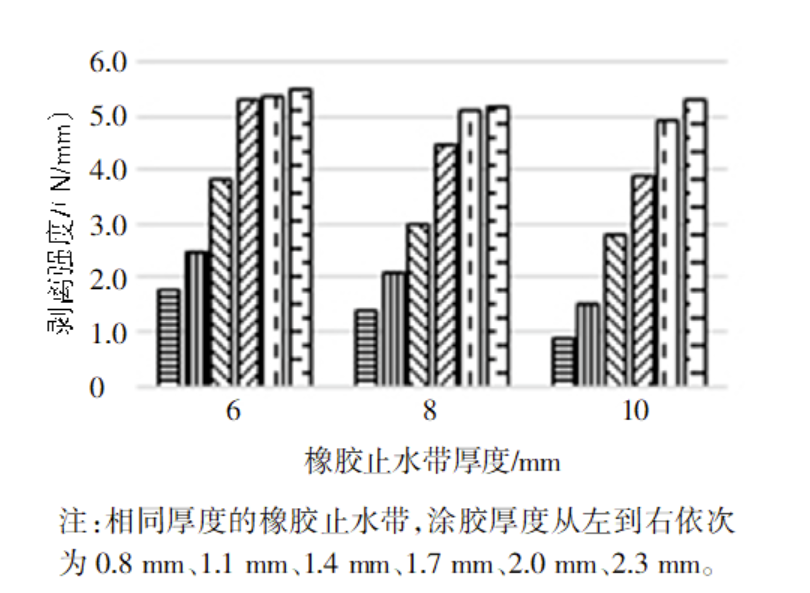

采用6 mm、8 mm、10 mm厚的橡膠止水帶涂覆同一厚度的熱熔壓敏膠，以及相同厚度的橡膠止水帶涂覆不同厚度的熱熔壓敏膠進(jìn)行對(duì)比試驗(yàn)，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，對(duì)于相同厚度的自粘型橡膠止水帶，剝離強(qiáng)度隨涂膠厚度的增加而增大；但當(dāng)涂膠厚度增加至一定值后，剝離強(qiáng)度再無(wú)明顯增大。6 mm、8 mm、10 mm厚橡膠止水帶的涂膠厚度宜為1.7 mm、2.0 mm、2.3 mm左右。

此外，對(duì)于不同厚度的橡膠止水帶涂覆相同厚度的熱熔壓敏膠，剝離強(qiáng)度隨著橡膠止水帶厚度的增加而減小。

環(huán)境溫度對(duì)剝離強(qiáng)度的影響

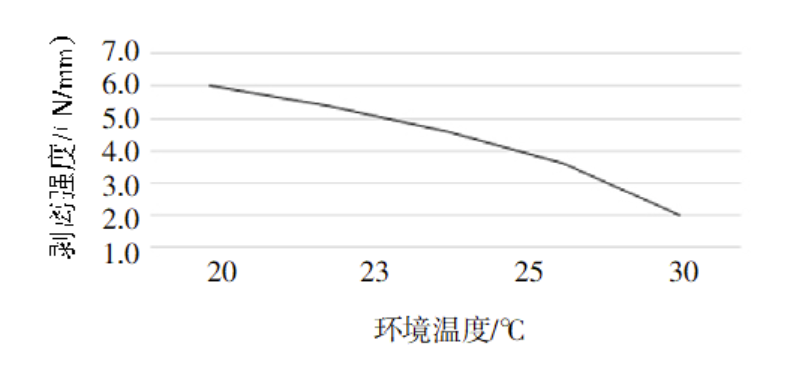

選用厚度為6 mm的橡膠止水帶，涂膠厚度為1.7 mm制得自粘型橡膠止水帶。改變環(huán)境溫度，其他試驗(yàn)條件不變，考察了環(huán)境溫度對(duì)自粘型橡膠止水帶剝離強(qiáng)度的影響，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，自粘型橡膠止水帶的剝離強(qiáng)度隨著環(huán)境溫度的升高呈下降趨勢(shì)。由于環(huán)境溫度對(duì)自粘型橡膠止水帶剝離強(qiáng)度的影響較大，故環(huán)境溫度保持在23 ℃左右比較適宜。

熔膠時(shí)間對(duì)剝離強(qiáng)度的影響

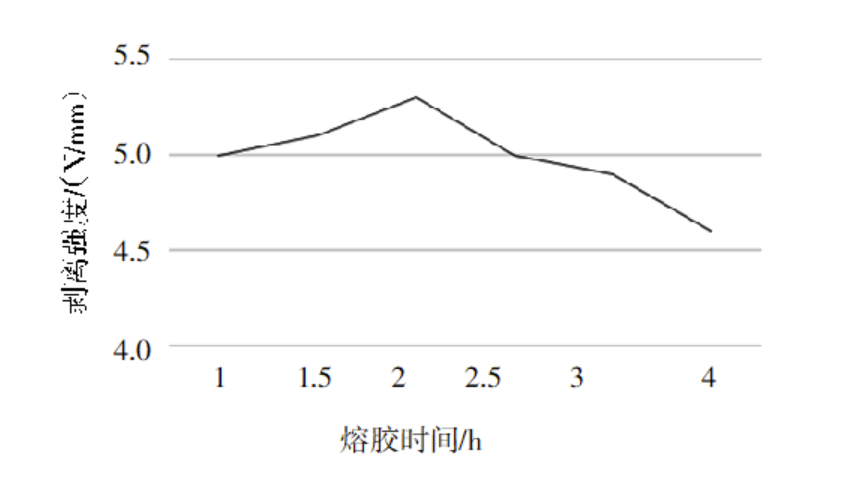

熔膠時(shí)間會(huì)影響到熱熔壓敏膠的老化性能，選用厚度為6 mm的橡膠止水帶，涂膠厚度為1.7 mm制得自粘型橡膠止水帶，考察熔膠時(shí)間對(duì)自粘型橡膠止水帶剝離強(qiáng)度的影響，結(jié)果如圖所示?？梢园l(fā)現(xiàn)，在相同的熔膠溫度下，隨著熔膠時(shí)間的延長(zhǎng)，自粘型橡膠止水帶的剝離強(qiáng)度先增大后減小，熔膠時(shí)間宜控制在2.5 h以內(nèi)。
